G-Notch series partiendo y ranurando herramientas
La serie G-Notch cubre GNGP, GNGDP, GNR series y otros productos, están hechos por rectificado de precisión y tienen alta precisión dimensional y calidad de superficie. Combinados con una variedad de soportes de herramientas, pueden realizar ranurado de precisión y mecanizado de perfiles.
 |
 |
 |
 |
- Feature
- Application
- Application case
Características de inserción
  |
G-Notch-Low feed for Precision grooving
● Los surcos de tierra, el ángulo de rake y relieve y los bordes de corte garantizan la precisión de las dimensiones ● ranura de interruptor de chip de dos dimensiones garantiza la descarga de chip suave ● El tratamiento único del borde garantiza la agudización y la fuerza del borde. ; |
Introducción de la categoría:
Múltiples grados de recubrimiento, cubriendo las necesidades de procesamiento de materiales como acero, acero inoxidable, hierro fundido y aleaciones de alta temperatura, etc.
PVD:GM3225
Características del soporte de herramientas
|
●Estabilidad:
● La superficie de posicionamiento de cuchillas adopta el procesamiento de molienda para asegurar la precisión de posicionamiento; ● El soporte y la cuchilla están sujetados por una placa de pinza para asegurar la sujeción estable en tres direcciones; ● La placa de pinza roscada puede realizar montajes rápidos |
Insertos:
G-Notch
| Width
(mm) |
Feed
Fz(mm/r) |
| 0,79-1,50 | 0,08(0.03-0.12) |
| 1,50-2,50 | 0.10(0.04-0.16) |
| 2.50-3.50 | 0.12(0.05-0.20) |
| 3.50-4,50 | 0.14(0.05-0.25) |
Soportes de herramientas:
Los tipos y especificaciones del soporte de herramientas están completos, cubriendo una amplia gama, y pueden satisfacer las necesidades de procesamiento de mecanizado excircle y procesamiento de agujeros interiores.
| Número | Serie | Método | Ilustración | Notas |

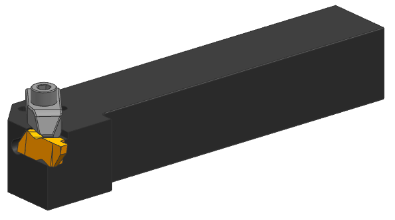

| 1 | GNS | Mecanizado excircle |  |
 |
| 2 | GNR | Mecanizado excircle |  |
 |
| 3 | GNE | Mecanizado excircle |  |
 |
| 4 | GNA | Procesamiento de agujeros interiores |  |
 |
G-Notch Cutting processing case(Bearing)
| Insertar | GNGP3M120L |  |
| Grado | GST7135 | |
| Material | 20CrMnTi
(170-210HB) |
|
| Speed | 56,5-63m/min | |
| Feed | 0,03-0.05mm/r |  |
| Profundidad | 1.8mm | |
| Refrigeración | Emulsión basada en el agua/enfriamiento externo | |
| Método | Inner grooving |
